مرکز داده کانتینری هوشمند iBOX
فهرست مطالب
- معرفی مرکز داده کانتینری
- دلایل ساخت مرکز داده کانتینری
- مزایای مرکز دادۀ کانتینری
- مزایای مرکز داده کانتینری (سیار) نسبت به مرکز داده ثابت
- انواع فضاهای قابل تعبیه در مرکز داده کانتینری
- انواع مرکز داده سیار iBOX
- زیرساخت های فیزیکی مرکز داده سیار iBOX
- کاربردهای مرکز داده سیار iBOX
- برتری مرکز داده سیار
معرفی مرکز داده کانتینری
مرکز داده کانتینری هوشمند iBOX مرکز دادۀ کانتینری (CDC (Containerized Data Center مجموعهای از زیر ساختها و تجهیزاتی است که بهعنوان زیرمجموعهای از مرکز دادۀ سیار MDC (Mobile Data Center) محسوب میشود. این نوع مرکز داده، برای نگهداری دادههای یک سازمان در محیطی کنترل شده استفاده میشود و در درون یک کانتینر استاندارد تعبیه شده است. هدف اصلی از تولید و عرضۀ چنین محصولی، ایجاد امکان نصب و راهاندازی سریع مرکز داده و همچنین قابلیت جابهجایی آن در نوع سیار (پرتابل) است. مرکز دادۀ کانتینری یک راهکار قابل حمل، برای پیادهسازی مرکز داده است. این روش جایگزینی برای مرکز دادۀ ثابت است و در هر مکانی که نیاز به پیادهسازی یک مرکز دادۀ قابل حمل باشد، برپا میشود. یک مرکز دادۀ ثابت از چند بخش اساسی شامل سازۀ فیزیکی، رکها، اتاق کنترل (NOC)، شبکۀ برق، اعلام و اطفای حریق، سرمایش، امنیت و مانیتورینگ و ... تشکیل میشود. اما در مرکز دادۀ کانتینری بهعنوان رویکرد جدید طراحان، تمامی اجزای اصلی تشکیلدهنده بهصورت ماژولهای متمایز شده در آمده است. مرکز داده کانتینری بهطور کلی در دو نوع اصلی تعریف میشود: نوع اول، مرکز داده کانتینری سیار یا قابلحمل است که در آن تجهیزات مرکز داده (از جمله سرورها، تجهیزات شبکه و سامانههای ذخیرهسازی) در داخل یک کانتینر استاندارد مستقر میشوند. نوع دوم، شامل مجموعهای از کانتینرهای ماژولار است که هر یک بخشی از زیرساخت موردنیاز را در خود جای دادهاند و بر اساس ظرفیت و نیاز پروژه، در محل مورد نظر مستقر و راهاندازی میشوند.
ماژولها
از ماژولهای مهم مرکز داده کانتینری ماژولار میتوان به موارد زیر اشاره کرد:
- ماژول رک و ارتباطات
- ماژول کنترل و نظارت
- ماژول سرمایش
- ماژول برق
دلایل ساخت مرکز دادۀ کانتینری
- کمبود فضای فیزیکی
- برنامهریزی برای استمرار کسب و کار
- محدودیت ساختمانی برای تاسیس مرکز دادۀ ثابت
- نیاز به راهاندازی مرکز داده در کمترین زمان
- امکان انتقال سریع مرکز داده در شرایط فورس ماژور
- کاهش هزینههای ساخت نسبت به مرکز داده ثابت، باتوجه به عدم نیاز به حضور نیروهای متخصص در محل پروژه و کاهش هزینههای سربار
- کاهش هزینه تمام شده در نقاطی که ارزش ریالی زمین اختصاص یافته به مرکز داده ثابت، بالاست.
iBOX
iBOX راهکاری مشتمل بر تمامی اجزای زیرساخت فیزیکی مرکز داده در یک کانتینر است. سازمانهای دولتی (برق ،آب،گاز، نفت و ....)، بانکها، مراکز تحقیقاتی و پژوهشی، شهرداریها و مراکز مدیریت بحران و ... با استفاده از مزایای این راهکار میتوانند زیرساخت فیزیکی مورد نیاز خود را متناسب با منابع پردازشی و ذخیرهسازی، پیادهسازی کنند. همچنین در زمان بروز حوادث غیرمترقبه مانند جنگ، زلزله و... با استفاده از راهکار مذکور میتوان خطر از دست دادن اطلاعات و زمان عدم ارائه سرویس را به حداقل رساند. این شرکت با بهرهگیری از توان فنی و نیروهای متخصص داخلی این محصول را مطابق با استاندارد EN/IEC 60529-2004 با IP-56 طراحی و تولید کرده و موفق به دریافت گواهینامۀ IEC 60529 شده است.
مزایای مرکز داده
ساختار بخشپذیر (Modular Structure)
شامل بخشهای اصلی مرکز داده مانند اتاق سرور، اتاق مانیتورینگ و اتاقهای مکانیکی- الکتریکی است و بسته به نوع کاربری و تعداد رک، تغییر در چیدمان و اندازۀ فضاهای فوق امکانپذیر میباشد.
قابلیت گسترش (Expandability)
در صورت نیاز به افزایش منابع ذخیرهسازی و پردازشی با اضافه کردن هر تجهیز، میتوان بهراحتی زیرساخت فیزیکی مناسب برای فاز گسترش را فراهم کرد.
قابلیت انتقال (Portability)

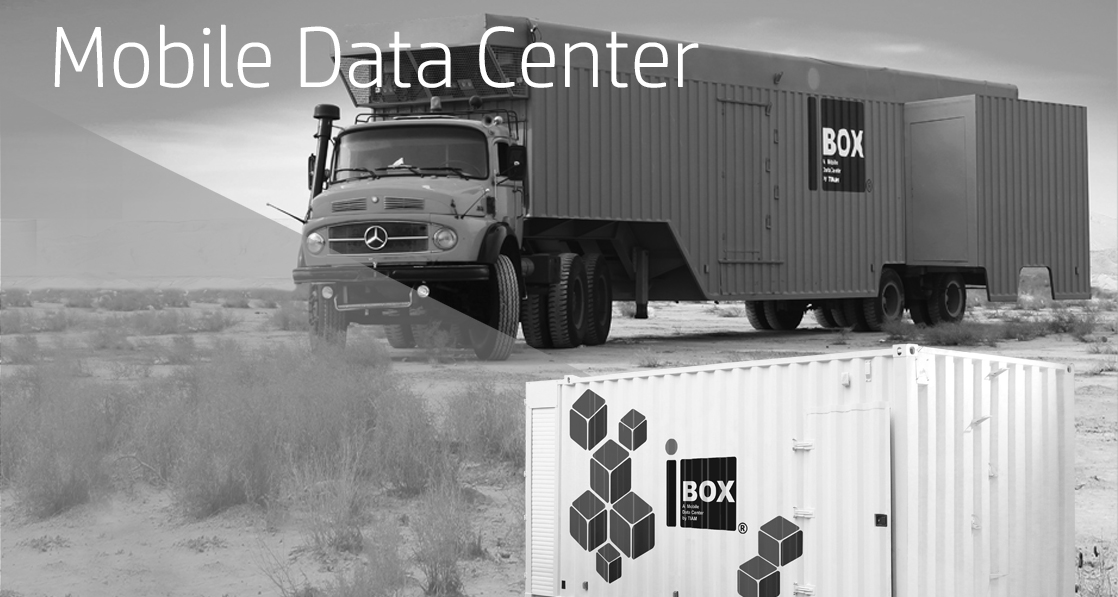

در نوع مرکز داده کانتینری سیار، در صورت نیاز به تغییر مکان، کانتینر توسط تریلر یا بالگرد، بهراحتی قابل انتقال به مکانهای صعبالعبور است و میتوان در مکان جدید و با کمترین زمان Down Time، سرویسهای مورد نیاز کارفرما یا کارکنان را در زمان بحران ارائه داد.
تسهیلات (Facility)
راهکارهای مورد نیاز در هر یک از بخشهای الکتریکی، تاسیساتی و مخابراتی که شامل تابلوی برق، سیستمهای اعلام و اطفای حریق، UPS، سیستمهای مدیریت هوشمند، ارتباطات داده، برق، مخابرات، امنیت فیزیکی و سایر بخشهای استاندارد TIA-942 هستند را در داخل iBOX بهصورت یکپارچه میتوان فراهم آورد.
مقرون به صرفه (Cost Affordable)
راهکار مرکز دادۀسیار با توجه به حذف بخش قابل توجهی از هزینههای ساختمانی، یک راهحل مقرون به صرفه را در مقایسه با مرکز دادۀ ثابت، بهدست میدهد. همچنین با توجه به راهاندازی سریع و مهیا کردن بستر مناسب برای تصمیمگیری و هدایت به موقع در شرایط بحرانی، از خسارتهای مالی و جانی و اتلاف وقت جلوگیری میکند.
مزایای مرکز دادۀ سیار نسبت به مرکز دادۀ ثابت
بیش از 50% از هزینهها و زمان ساخت و بهرهبرداری از یک مرکز داده، متعلق به تامین یا ساخت تجهیزات زیرساختی آن است. مرکز دادۀ سیار علاوه بر برخورداری از مزایای بسیاری مانند جابهجایی و نصب آسان، توسعهپذیری بالا و قابلیت استفاده در شرایط گوناگون و متنوع، هزینههای ایجاد و بهرهبرداری از یک مرکز داده را در مقایسه با مرکز دادۀ ثابت کاهش میدهد. مرکز دادۀ ثابت معمولا با مصالح ساختمانی ساخته میشود و موارد زیر برخی از مزایای مرکز دادۀ سیار هستند.
کاهش سرمایهگذاری اولیه
در طراحی و انتخاب ساختمان یک مرکز داده و سایر سیستمهای زیرساختی آن، پیشبینی توسعه آتی امری ضروری است. این موضوع معمولاً منجر به افزایش هزینههای سرمایهگذاری اولیه میشود. از سوی دیگر، تغییرات سریع فناوری و نیاز به سازگاری مداوم با آن، توجیه چنین سرمایهگذاریهایی را دشوار میسازد. راهحل سیار، رویکردی هوشمندانه برای کاهش هزینههای سرمایهای اولیه و پاسخگویی مؤثر به نیازهای متغیر و پرشتاب حوزه فناوری اطلاعات به شمار میآید.
راهاندازی سریع
در راهاندازی یک مرکز دادۀ ثابت، کارفرما ناگزیر درگیر نصب تجهیزات در محل و مدیریت و هماهنگی پیمانکاران متعدد برای اجرای زیرساختهای مختلف میشود. این فرآیند بهصورت گامبهگام در سایت کارفرما انجام میشود و پیچیدگیهای اجرایی قابلتوجهی به همراه دارد. در مقابل، در فرآیند ساخت مرکز داده سیار، این درگیریها به حداقل میرسد. بهعنوان یک راهحل مهندسی و استاندارد، ماژول مرکز داده بهطور کامل در کارخانه ساخته میشود و تنها مرحلۀ باقیمانده، انتقال و راهاندازی آن در سایت مورد نظر است. از آنجا که امکانات و تجهیزات موردنیاز برای ساخت مرکز داده سیار در کارخانه بهمراتب کاملتر و در دسترستر از سایت است، هزینههای راهاندازی به شکل قابل توجهی کاهش مییابد.
مدیریت کارآمد
بیتردید مدیریت یک مجموعۀ همسان و سیار، بهمراتب سادهتر از مدیریت یک مجموعۀ ناهمگون و گسترده است و این ویژگی، از مزیتهای ذاتی مرکز دادۀ سیار بهشمار میآید.
سرعت آرایشپذیری
راهحل سیار، با کاهش پیچیدگیهای اجرایی، سرعت جانمایی تأسیسات و تجهیزات زیرساختی در مرکز داده را به طور فزایندهای، افزایش میدهد.
صرفهجویی در زمان
زمان ایجاد یک مرکز دادۀ ثابت از طراحی اولیه تا راهاندازی بهطور معمول زمانبر است. سرعت اجرا و پیادهسازی در یک کسب و کار، عنصری حیاتی است و مدت زمان اجرای آن از اهمیت بالایی برخوردار است. تلاش شرکت تیـــام شبــکه تامین تجهیزات و نصب و راهاندازی مرکز داده در کوتاهترین زمان ممکن است.
>
انواع فضاهای قابل تعبیه در مرکز داده کانتینری
اتاق فرماندهی و کنترل VIP
این فضا با هدف استقرار مدیران ارشد، فرماندهان و مشاوران طراحی شده است. در این فضا با تعبیۀ تجهیزات ارتباطی و مخابراتی، امکان تصمیمگیری و کنترل را با بهرهگیری از سامانۀ C4I (فرماندهی، کنترل، مخابرات، کامپیوتر و اطلاعات حیاتی) فراهم میکند.
اتاق مخابراتی و نظارت
این فضا با هدف تبادل اطلاعات و تجمیع آنها، به انواع تجهیزات مخابراتی و ارتباطی مجهز میشود و کارشناسان متخصص بهمنظور بررسی و تجزیه و تحلیل اطلاعات در این فضا مستقر میشوند. چیدمان این فضا بهگونهای طراحی شده است که امکان افزودن انواع تجهیزات خاص مخابراتی و ارتباطی متناسب با نیاز هر سازمان و ارگان فراهم است.
اتاق استراحت
طراحی این فضا با هدف اسکان موقت پرسنل بوده است و امکانات رفاهی و استراحت در محل، در این فضا تعبیه شده است.
اتاق کامپیوتر
این فضا با هدف استقرار رکها، تجهیزات رایانهای و حفاظت از اطلاعات محرمانه و سرّی با رعایت اصول پدافند غیرعامل طراحی شده است. در این فضا حداقل 168 یونیت فضای مفید برای استقرار انواع تجهیزات کامپیوتری، مخابراتی و ارتباطی مهیا است و همچنین تابلو برق مجموعه نیز در این فضا مستقر شده است. در این فضا سیستمهای کامپیوتری و مخابراتی با بهرهگیری از جدیدترین تجهیزات سرمایشی iCOOL که متناسب با شرایط خاص کانتینرها و براساس استانداردهای روز دنیا در این زمینه طراحی شدهاند، نگهداری میشوند.
کانتینرهای پشتیبان مرکز داده
بر مبنای تحلیلهای به عمل آمده در مورد ارزش اطلاعات در جایگاه شركتهای تجاری بزرگ، نام 93 درصد از شركتهایی كه به دلایلی مرکز دادۀ خود را برای مدت 10 روز از دست دادهاند، در لیست ورشکستگان یک ساله آمده است. این شرکت با ارائه راهکار کانتینرهای پشتیبان مرکز داده در ابعاد 10، 20 و 40 فوت و متناسب با استاندارد ISO/IEC 24762 ، فضاهای پشتیبان داده گرم (Disaster Recovery Warm Site) را بهمنظور حفظ دادههای مهم سازمانی پیشنهاد میدهد. فضاهای پشتیبان داده گرم به مرکز دادهای اطلاق میشود که دارای بخشی از تجهیزات سختافزاری، اتصالات ارتباطی، الکتریسیته و شرایط محیطی هستند که برای ارائه عملیات پشتیبانی در شرایط اضطرار، مورد نیاز است. در این نوع از کانتینرها بخش عمدهای از فضا به واحدهای رک بهمنظور استقرار تجهیزات فعال شبکه و ذخیرهسازی اطلاعات اختصاص داده میشود.
فضاهای پیشنهادی برای کانتینرهای پشتیبان مرکز داده
- اتاق کامپیوتر
- اتاق نظارت
- اتاق برق
3D View << برای دیدن سایر وجوه مرکز داده کانتینری به سمت چپ و راست Drag کنید >>
انواع مرکز دادۀ سیار iBOX
استاندارد ISO 1C و ISO 1CC برای کانتینرها، شرایطی را برای ابعاد کانتینرها لحاظ میکند و این امر باعث تنوع در نحوۀ پیکربندی در داخل و خارج کانتینرها میشود. در واقع یک کانتینر میتواند شامل تمام اجزای مراکز داده یا کانتینرهای جداگانهای برای سیستمهای برق، سرمایش و رکهای سرور باشد.
مرکز دادۀ سیار واحد
در این مدل کلیۀ زیرساختهای فیزیکی یک مرکز داده در یک کانتینر کنار هم جمع میشود که با توجه به نیاز در دو مدل کم ظرفیت و پر ظرفیت ارائه میشود. تعداد یونیت رکها در کانتینر و کاربری آن، مبنای محاسبۀ ظرفیت کانتینر است. کاربرد این کانتینرها برای مجموعههایی است که سیار بودن سایت، الویت اولشان است. این مدل از کانتینرها، در سایزهای استاندارد، تولید میشوند و از 2 تا 8 رک، بسته به سایز کانتینر قابل جایگذاری هستند.
مرکز دادۀ سیار وابسته
در این مدل زیرساختهای فیزیکی یک مرکز داده در دو یا چند کانتینر وابسته به هم جمع میشود. در این حالت، هر کانتینر میتواند شامل یک یا چند بخش از زیرساختهای مورد نیاز مرکز داده باشد.
- کانتینر تجهیزات شبکه
- کانتینر سرمایش
- کانتینر برق
- کانتینر نظارت و کنترل
این مدل از کانتینرها در پروژههایی استفاده میشود که محدودیت فضا دارند و داشتن سایت پشتیبان ثابت در آنها از اهمیت بالایی برخوردار است.
ویژگیهای کلیدی مرکز دادۀ کانتینری شرکت تیام شبکه عبارتند از:
- استفاده از کانتینرهای فولادی دریایی با استاندارد ISO 668
- تجمیع کلیۀ تجهیزات زیرساخت فیزیکی (مانند رک، سیستمهای ارتباطات شبکه، سیستم سرمایشی، سیستم توزیع برق، سیستمهای امنیت فیزیکی، سیستمهای پایش و مدیریت و ...) در یک کانتینر به صورت واحد (All in One) یا چند مجموعه کانتینر در ابعاد گسترده Modular (Scalable) Containerized Data Center
- قابلیت طراحی، ساخت و بهطور کلی سفارشیسازی محصول متناسب با نوع نیاز کارفرما
- امکان سفارشیسازی مشخصات فنی محصول (از جمله تکنولوژی سرمایش، سیستم تولید و توزیع برق، سیستم اعلام و اطفای حریق و ...) بر اساس درخواست کارفرما
- اتصال به شبکه توزیع برق و شبکۀ داده به صورت (Plug & Play)
- استفاده از انواع راهکارهای سرمایشی از جمله In-Row، In-Rack و Side Air Flow یا SAF براساس سفارش کارفرما
- سیستم سرمایش مختص کانتینر و متناسب با شرایط حاره ای و انواع آب و هوا
- استفاده از سیستم سرمایش کاملا بومی و دارای پروانه کاربرد علامت استاندارد ایمنی مطابق با استاندارد ملی ایران به شمارههای 1-1562 و 40-2- 1562
- کنترل سیستم سرمایش از نوع PLC، کاملا بومی، با امنیت بالا و پشتیبانی از تمام پروتکلهای ارتباطی مطابق با استانداردهای ملی و بین المللی
- لوله کشی سیستم سرمایش به صورت روکار (Expose) و با سهولت هرچه بیشتر در دسترسی و پشتیبانی سیستمها
- استفاده از انواع عایق با مقاومت حرارتی بالا، و مقاوم در برابر انواع خوردگی و قابل استفاده در شرایط مختلف آب و هوایی
- امکان پیاده سازی سیستم حفاظت الکترومغناطیسی پس از امکان سنجی فنی
- امکان در نظر گرفتن روکش نهایی از جنس استیل به منظور زیبایی و یکپارچگی داخلی

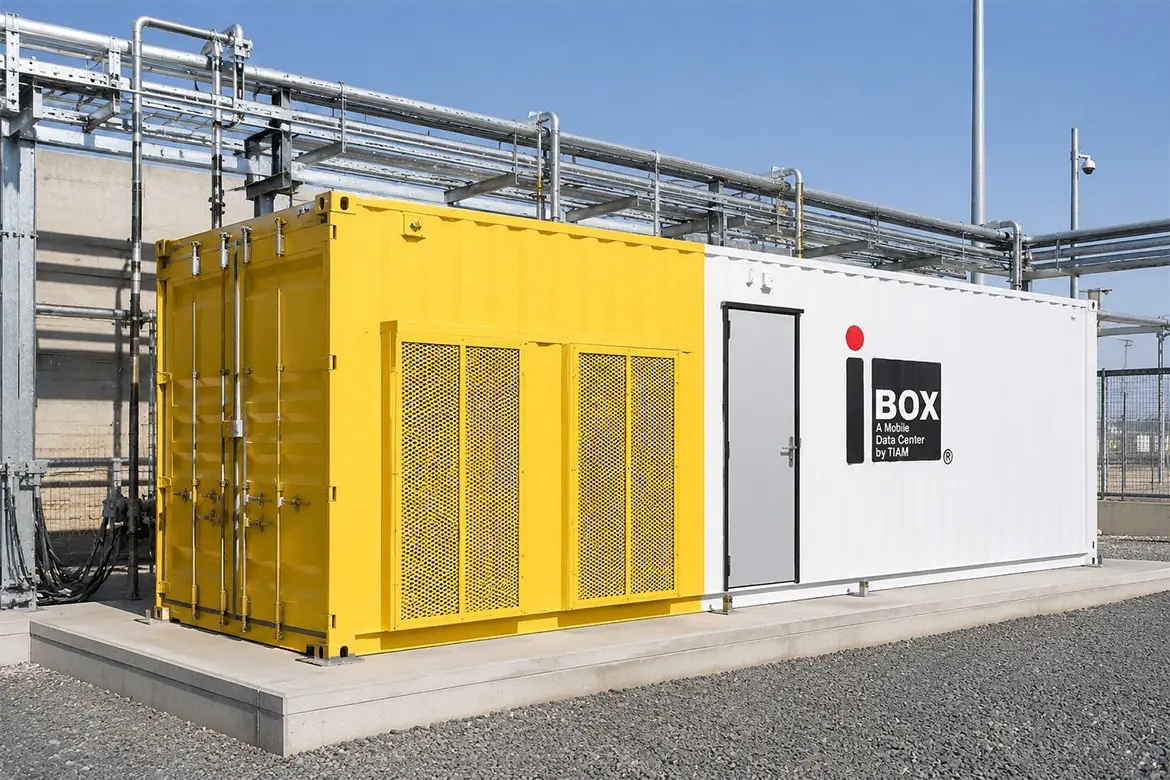

- امکان استقرار در فضاهای بسته و باز
- قابلیت طراحی و ساخت در اندازههای مختلف (استاندارد)
- قابلیت استقرار ۲ تا ۱۴ رک (بر اساس سفارش کارفرما) در هر کانتینر، و تعداد بیشتر در مجموعهای از کانتینرها، با در نظر گرفتن نوع کانتینر (یکپارچه یا ماژولار) و سایر زیرساختها و فضاهای مورد نیاز
- امکان استقرار تجهیزات فعال مرکز داده توان های مختلف
- امکان دستیابی به سطوح مختلف دسترسی بر اساس استانداردهای معتبر جهانی مانند ANSI/BICSI-002 و ANSI/TIA-942
زیرساختهای فیزیکی یک مرکز دادۀ سیار
- تجهیزات مخابراتی و ارتباطی
- تجهیزات زیرساخت شبکههای رایانهای و مخابراتی
- سیستم سرمایش اتاق کامپیوتر
- سیستم اعلام و اطفای حریق
- سیستم کنترل دسترسی
- سیستم تهویۀ مطبوع فضای داخلی
- سیستم مانیتورینگ و نظارت (DCIM)
- برای برقراری ارتباط با مراکز مورد نیاز
- UPS
- ژنراتور
- ارتباطات بیسیم (Wireless)، ارتباطات ماهوارهای و لینکهای مخابراتی
کاربردهای مرکز دادۀ سیار iBOX
- کانتینرهای فرماندهی و کنترل
- بحران شهری (اجتماعی، سیاسی، طبیعی و ...)
- کانتینرهای پشتیبان مرکز داده برای سازمانها، بانکها و ارگانهای مختلف و نیروهای مسلح
- کانتینرهای ترافیک شهری برای شهرداریها، شورای شهرها و ...
- اتاق سرور یا مرکز دادۀ موقت برای ساختمانهای نیمه ساخته و پروژههای صنعتی نظیر احداث سد، پالایشگاه، نیروگاه، پتروشیمی و ... .
برتری مرکز دادۀ سیار iBOX
- رک بهینه شده برای کانتینر، با استاندارد تحمل وزن تا 1200 کیلوگرم، دارای تاییدیه از مرکز پژوهش
- بهرهمندی از مکانیزم ویژه برای حرکت رک با سهولت در حرکت رک در کمترین زمان و بدون نیاز به ابزار
- سیستم سرمایش In-Row مخصوص کانتینر، دارای استاندارد ملی با ظرفیت 20 کیلووات
- پیاده سازی زیرساختها به صورت Expose، به منظور سهولت هرچه بیشتر در دسترسی و پشتیبانی سیستمها
- کاملا پرتابل و بدون بیرون زدگی و امکان جابجایی در کمترین زمان ممکن
- پیادهسازی زیرساخت کامل و استاندارد مرکز داده، در سطح پایداری و دسترسپذیری رده ۲ (Tier II) و بالاتر
