پنل توزیع برق iPOWER

امروزه نیروی برق تمامی زوایای زندگی بشر را تحت تاثیر قرار داده است. علاوه بر مصارف خانگی، به صورت ویژه در مراکز صنعتی نیز توزیع برق و حفظ سلامتی و امنیت دستگاه های متصل به پنل های توزیع کنندۀ برق، از دغدغه های اصلی مصرفکنندگان است و جلوگیری از بروز قطعی و ایجاد نوسانات الکتریکی در مسیرهای توزیع برق از یک سو و تخلیۀ مناسب بار الکتریکی مازاد از سوی دیگر، از مهم ترین نیازهای این کاربران محسوب می شود.

این شرکت با توجه به حجم تجهیزات الکتریکی نصب شده در رک ها و اهمیت تامین توان برق مصرفی این تجهیزات، به منظور پاسخگویی به نیاز کاربران با نگاهی تخصصی به این امر مهم، پنلهای توزیع برق Power Distribution Unit (با نام تجاری iPOWER) را در انواع مختلف و مطابق با آخرین استانداردها و کدهای ملی و بین المللی طراحی و ارائه کرده است.

همچنین به منظور حفاظت از تجهیزات و تخلیۀ بارهای الکتریکی مازاد، تمهیداتی مطابق با استاندارد در پریزها، شینۀ مسی عایق، کابل برق و دوشاخه اصلی PDU برای اتصال به سیستم ارت پیش بینی شده است. شایان ذکر است با توجه به طراحی خاص انجام شده و ویژگی های در نظر گرفته شده در این محصولات، علاوه بر مصارف کامپیوتری، مخابراتی و صوتی امکان استفاده از آن برای مصارف خانگی نیز فراهم شده است.

قاب‌هـــای پروفــیـــلی آلومینــیـــومی در پنــل‌های توزیـع بـــرق دوشـــاخـــه‌ای ماژولار iPOWER به گونه‌ای طراحی شده است تا سایر اجزای پلاستیکی (ABS) پنل به صورت کشویی در داخل آن قرار گیرند. استفاده از این راهکار به سادگی، زیبایی، سهولت در تعمیرات، و انعطاف‌پذیری در ایجاد چیدمان‌های متفاوتی از پریزها، کلیدها، فیوزها، و تجهیزات محافظ ولتاژ کمک بسیاری می‌کند.

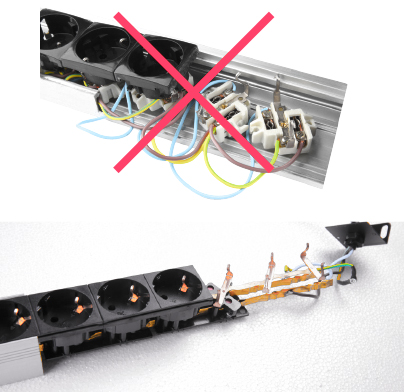

براکت‌های قابل گردش در پنل‌های توزیع برق دوشاخه‌ای ماژولار iPOWER این امکان را فراهم می‌کند تا این محصول، علاوه بر قابلیت نصب بر روی ریل‌های جلو و عقب رک، بر روی دیوار هم قابل نصب باشد.همچنین در صورت تغییر حالت براکت ها، این امکان وجود دارد تا براکت‌ها بدون اشغال فضای مفید رک (Zero Unit) در فضای کناری نصب شوند.به‌منظور کاهش خطرات الکتریکی در طراحی و ساخت کلیۀ پنل‌های توزیع برق دوشاخه‌ای ماژولار iPOWER از ابتدا با حذف سیم‌کشی داخلی و جایگزینی آن با شینۀ مسی در عایق پلاستیکی شرایط اتصال کامل دوشاخه به شینۀ مسی عایق فراهم شده است. در برخی نمونه‌های موجود در بازار، به دلیل نیاز به استفاده از سه قطعۀ کابل مجزا در هر پریز، در تولید یک پنل توزیع برق 9 پورت،بیش از 50 نقطۀ ریسک ارتباط الکتریکی وجود دارد.

در طراحی مدل‌های TPD-10X پنل‌های توزیع برق دو شاخه‌ای ماژولار iPOWER ضمن استفاده از شینۀ مسی عایق، احتمال ریسک فوق به عدد 6 کاهش می یابد که این تعداد نیز با طراحی ویژه و مهندسی، کنترل شده است. همچنین، در صورت عدم استفاده از شینۀ مسی عایق، در داخل این پنل ها نیاز به عبور چندین رشته کابل خطرآفرین در زیر پریزها وجود دارد که در راهکار اخیر خطرات موجود در این بخش نیز حذف می‌شوند.

در طراحی و چیدمان پریزها در پنل‌های توزیع برق دوشاخه‌ای ماژولار iPOWER هر پریز با ابعاد 43×40 میلی‌متر طراحی شده است. پنل‌های توزیع برق بر اساس استانداردهای اروپایی و با دیدگاه مهندسی طراحی شده‌اند.

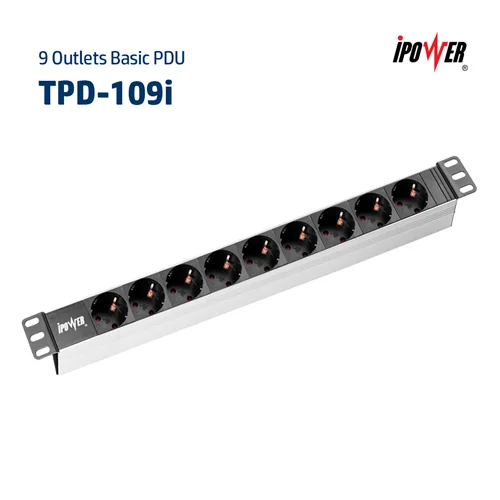

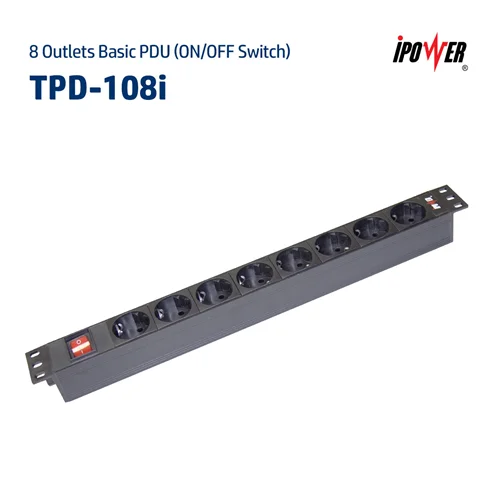

از این رو، اندازه‌ها و محاسبات به گونه‌ای در نظر گرفته شده است که علاوه بر استفاده از حداکثر فضای افقی برای استقرار بیشترین تعداد پریزها در هر ردیف، حداقل فضای عمودی به پنل توزیع برق، اختصاص یابد. به عبارت دیگر، به دلیل وجود محدودیت به فاصلۀ 19 اینچ، ریل‌ها برای نصب PDUها در رک، لازم است حداکثر اندازۀ افقی آن، 19 اینچ باشد که به این ترتیب در این فاصله حداکثر 9 پریز قرار خواهد گرفت. از سوی دیگر، به‌منظور استفادۀ بهینه از فضای عمودی رک، دوشاخه‌ها باید به صورت زاویه‌دار در داخل پریز‌ها در کنار هم قرار گیرند تا علاوه بر حفظ استقلال و عملکرد آزاد هر دوشاخه، کمترین فضا توسط دوشاخه‌ها اشغال شود و تمامی 9 پریز تنها در ارتفاعی کمتر از یک یونیت و بدون اشغال فضای مربوط به تجهیزات مجاور PDU قابل استفاده باشند. به‌منظور ایجاد قابلیت کنترل و افزایش امنیت الکتریکی در پنل‌های توزیع برق iPOWER، قاب تمامی پریزها با انواع سیستم‌های کنترلی و حفاظتی مانند کلید قطع و وصل جریان، دستگاه محافظ برق، فیوز شیشه‌ای، فیوزهای مینیاتوری 16 و 32 آمپر درپوش‌دار و ... قابل جایگزینی است.

همچنین در نسل جدید این محصولات به‌منظور افزایش ضریب اطمینان و ایجاد بستر مناسب برای عبور جریان‌های بالا و مقاومت کامل در برابر حرارت ایجاد شده در اثر عبور این جریان در پنل‌های توزیع برق دوشاخه‌ای ماژولار iPOWER، از شینه‌های مسی در داخل عایق استفاده شده است.

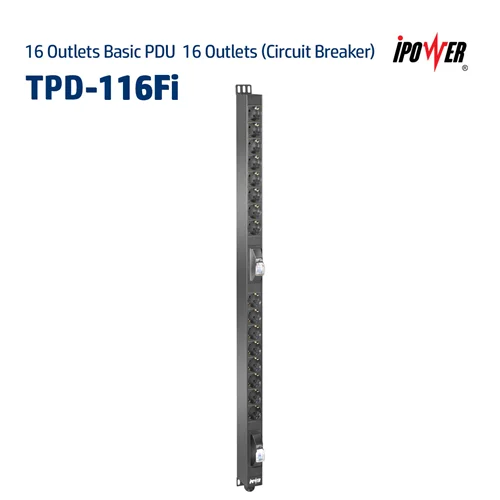

در تولید پنل‌های توزیع برق iPOWER تلاش شده است تا با توجه به تنوع نیاز مصرف‌کنندگان کم‌مصرف و پرمصرف از ترکیب‌های متفاوت پریزهای متداول در صنعت IT استفاده شود. از این رو، انواع پنل‌های توزیع برق iPOWER حداقل دارای 6 و حداکثر دارای 40 پریز در مدل‌های زیر با حداکثر قـابـلـیـت انـتقال جـریـان خـروجی کـلی (32×3) 96 آمپر است:

• پریزهای ساده DIN49440
• پریزهای IEC 60320/C-13 Back to Back
• پریزهای IEC 60320/C-19 Back to Back

همچنین شایان ذکر است، طراحی متناسب رک‌های iRACK و پنل‌های توزیع برق iPOWER این قابلیت ویژه را برای کاربران خود فراهم کرده است، که امکان استقرار انواع پنل‌های توزیع برق iPOWER (به‌جز مدل‌های TPD-916M) در داخل ستون‌های کلیۀ رک‌های ایستادۀ iRACK (به‌جز رک ‌Eco) به‌سادگی وجود داشته باشد و به این ترتیب نه تنها امکان نصب آن‌ها به‌صورت Zero Unit در رک‌ها فراهم شده است بلکه به‌دلیل طراحی ویژه ستون رک‌ها، حتی فضای مفید داخل رک به‌این منظور اشغال نخواهد شد.

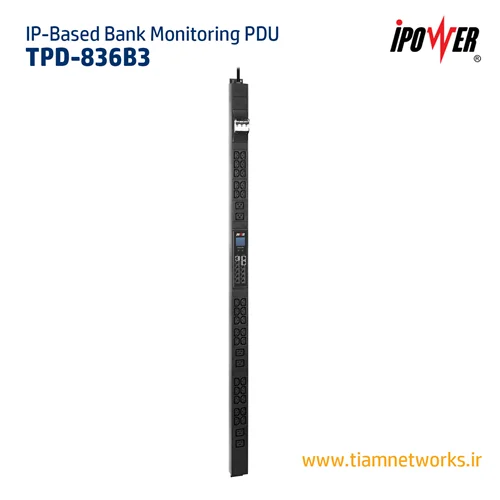

در طراحی و تولید پنل‌های توزیع برق iPOWER، نیازهای ویژۀ کاربران پر‌مصرف و حرفه‌ای در مرکز داده ، اتاق‌های امن و مراکز حساس مد نظر قرار گرفته است. با توجه به این موضوع، شرکت به‌منظور سهولت نظارت، کنترل ولتاژ و آمپراژ مصرفی و همچنین ایجاد قابلیت مدیریت از راه دورِ جریان برق مصرفی تک تک دستگاه‌ها، با بهره‌گیری از آخرین فناوری روز دنیا، انواع پنل‌های توزیع برق مجهز به آمپرمتر و ولت‌متر و با قابلیت کار تحت شبکه را در دسته‌بندی‌های Metered، IP Metered Switched و ATS PDU ارائه کرده است.

پنل‌های توزیع برق که در صنعت مرکز داده به آن‌ها:

• پنل توزیع برق
• پنل برق هوشمند
• توزیع برق دیتاسنتر
• PDU (Power Distribution Unit)
• کنترل پنل برق
• پنل کنترل برق اتاق سرور
• سیستم توزیع برق
• پنل برق رک
• توزیع برق مراکز داده
• تجهیزات توزیع برق
• توزیع برق هوشمند
• پنل مانیتورینگ برق
• پنل توزیع برق تحت شبکه
• ولت‌متر پنل برق
• آمپرمتر پنل برق
• مانیتورینگ جریان برق

نیز گفته می‌شود.
