کابل شبکه — راهنمای علمی و فنی برای انتخاب حرفه‌ای

در مطلب به بررسی کابل‌ شبکهیونیکام از رده‌بندی‌های Cat5e تا Cat8 در کابل‌های مسی، تا گونه‌های Single-Mode و Multi-Mode در فیبر نوری؛ همراه با شاخص‌های استاندارد سنجش کارایی (NEXT، FEXT، Return Loss، Propagation Delay) و توصیه‌های کاربردی نصب خواهیم پرداخت.

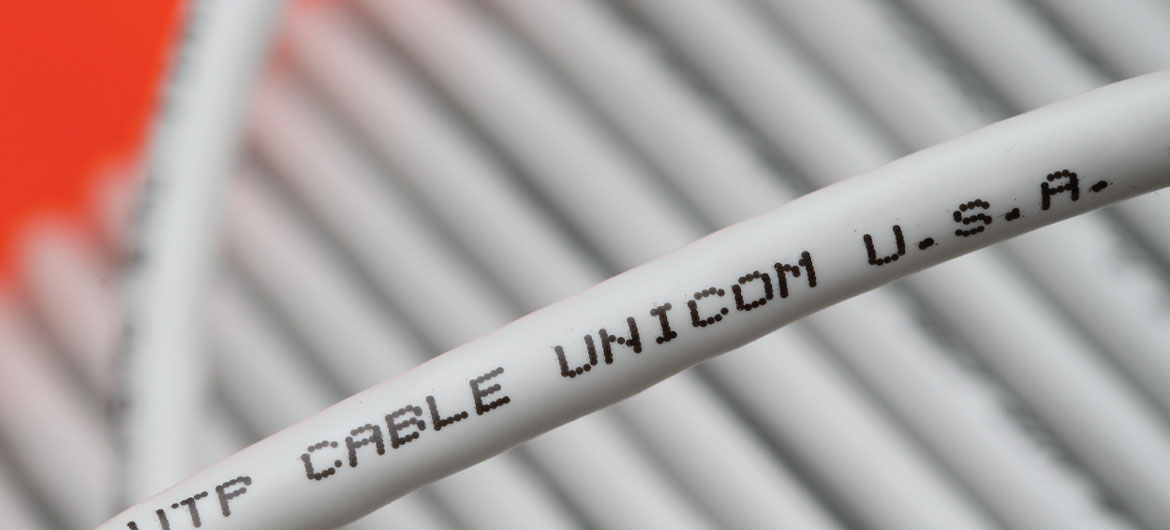

کابل یونیکام نمای نزدیک

کابل شبکه چیست و چرا انتخاب آن مهم است؟

کابل شبکهبستر انتقال داده میان تجهیزات فعال (سوئیچ‌ها، روترها)، سرورها و ذخیره‌سازها است. کیفیت ساخت، رده‌بندی فرکانسی و نوع شیلدینگ کابل مستقیماً بر نرخ انتقال، پایداری لینک و مصونیت در برابر تداخل الکترومغناطیسی اثر می‌گذارد. برند یونیکام (Unicom) با تکیه بر انطباق با استانداردهای بین‌المللی TIA/EIA و ISO/IEC، سبدی کامل از کابل‌های مسی و فیبر نوری را برای کاربردهای خانگی تا مراکز داده ارائه می‌کند.

نکته: رعایت استانداردهای کابل‌کشی ساخت‌یافته (Structured Cabling) ضمن افزایش قابلیت اطمینان، هزینه‌های نگهداشت و عیب‌یابی را به‌طور محسوسی کاهش می‌دهد.



خانواده محصولات کابل شبکه یونیکام

۱) کابل‌های مسی (Copper)

مبتنی بر زوج‌های به‌هم‌تابیده (Twisted Pair) برای شبکه‌های LAN. پوشش‌های PVC و LSZH بسته به الزامات ایمنی و محیطی در دسترس‌اند. رسانای مسی با خلوص بالا (OFC) و کنترل دقیق پیچش (Twists per Meter) به کاهش Crosstalk کمک می‌کند.


۲) کابل‌های فیبر نوری (Fiber)

انتقال داده با پالس‌های نوری در هسته شیشه‌ای/پلاستیکی. مصون از EMI/RFI و مناسب فواصل طولانی یا نرخ‌های بسیار بالا. گونه‌های SMF و MMF متناسب با سناریو انتخاب می‌شوند.

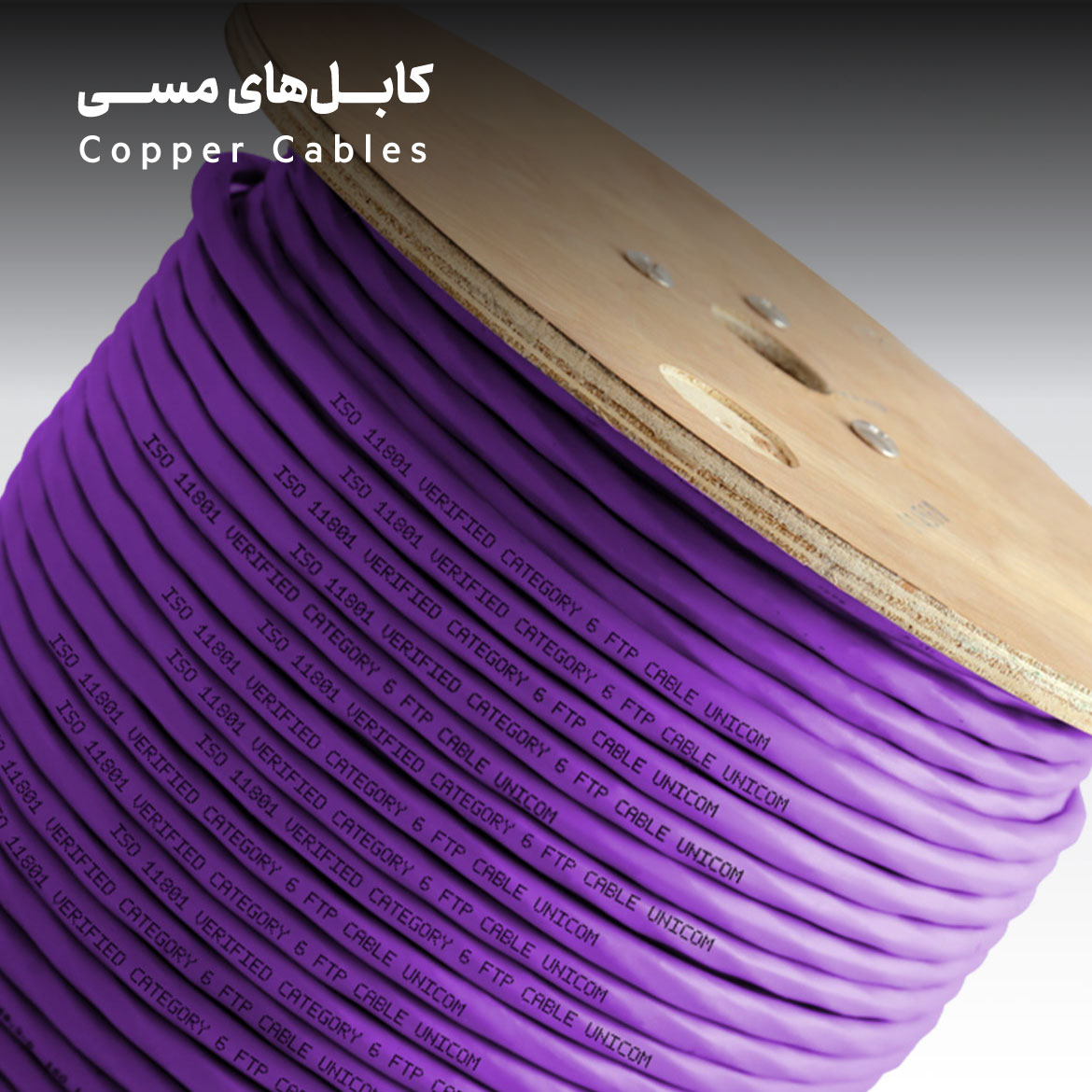

کابل‌های مسی یونیکام (Twisted Pair)

کابل‌های مسی یونیکامبر اساس رده‌بندی Category شامل Cat5e، Cat6، Cat6A، Cat7 و Cat8 ارائه می‌شوند. افزایش رده معمولاً با پهنای‌باند بالاتر، کنترل دقیق‌تر تداخل و امکان پشتیبانی از نرخ‌های بالاتر همراه است.


ساختار الکتریکی و اثر پیچش‌ها

هر لینک متشکل از چهار جفت سیم به‌هم‌تابیده است. تفاوت در میزان پیچش هر جفت، امپدانس مشخصه و توازن میدان الکتریکی را بهبود داده و NEXT و FEXT را کاهش می‌دهد. در رده‌های بالاتر، استفاده از جداکننده (Separator/Spline) و مواد عایقی با Dk و Df پایین‌تر، افت درج (Insertion Loss) و بازتاب (Return Loss) را بهینه می‌سازد.

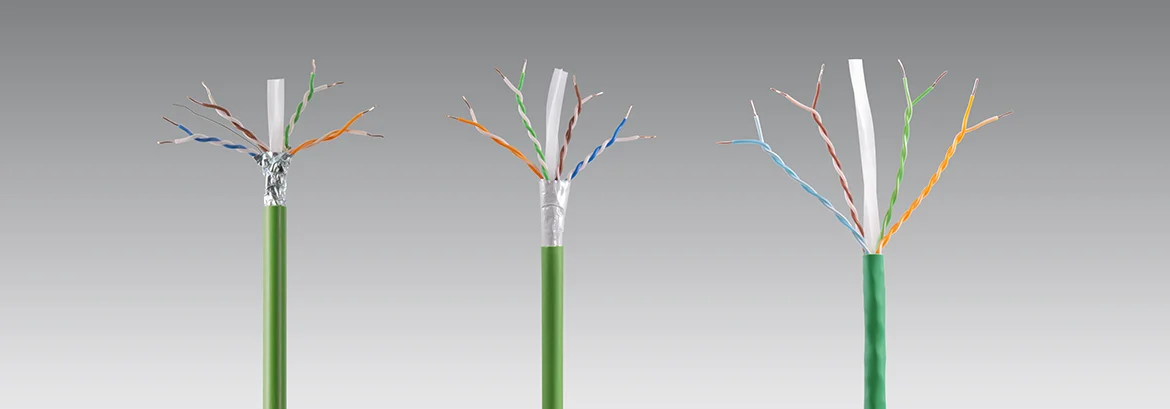

روکش‌ها و ایمنی حریق

روکش‌های PVC اقتصادی و متداول‌اند. برای فضاهای داخلی حساس به دود و هالوژن، پیشنهاد می‌شود از LSZH استفاده شود که در شرایط حریق دود کم‌خورندگی و فاقد هالوژن‌های خورنده تولید می‌کند.


کابل‌های فیبر نوری یونیکام

Single-Mode (SMF)

با هسته باریک و انتشار یک مُد نوری، مناسب مسافت‌های طولانی (ده‌ها کیلومتر). تضعیف کم و دیسپرسین کنترل‌شده، لینک‌های Backbone و بین‌ساختمانی را پایدار می‌کند.


Multi-Mode (MMF)

با هسته بزرگ‌تر و پشتیبانی از چند مُد نوری، برای فواصل کوتاه تا متوسط (درون ساختمان/راک) ایده‌آل است. گونه‌هایی مانند OM3/OM4 برای 10/40/100GbE در فواصل مشخص بهینه شده‌اند.

راهنما: انتخاب بین SMF و MMF تابع فاصله، نرخ هدف، بودجه نوری و تجهیزات اکتیو (SFP/QSFP) است.

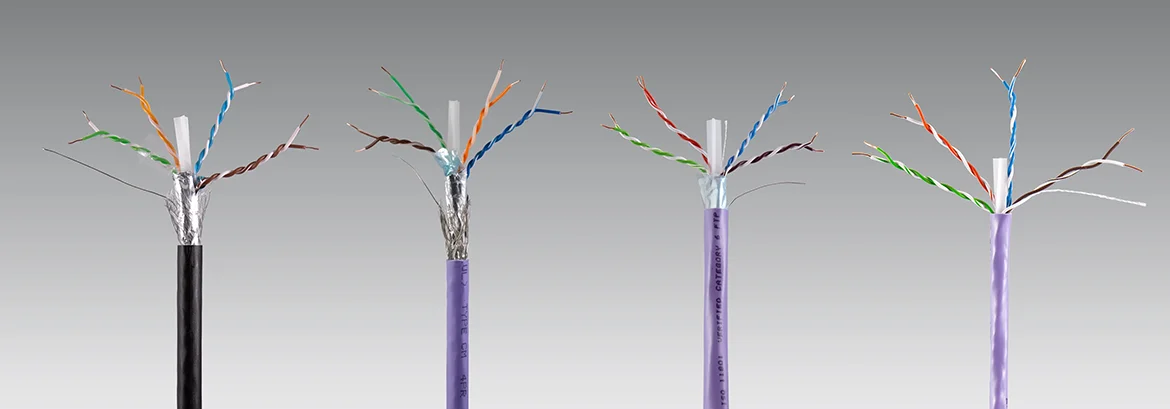

تفاوت UTP، FTP، S/FTP و ساختار شیلدینگ

در محیط‌های کم‌نویز، UTP اقتصادی و ساده‌تر است. برای فضاهای صنعتی یا مسیرهای مجاور منابع EMI (مانند کابل‌های توان)، ساختارهای شیلددار توصیه می‌شود:

  • FTP (F/UTP): فویل کلی پیرامون چهار جفت؛ کاهش EMI در سطح باند وسیع.
  • S/FTP: شیلد بافته کلی به‌همراه فویل مجزا پیرامون هر جفت؛ بیشترین مصونیت در مقابل Crosstalk و تداخل‌های بیرونی.

اتصال صحیح شیلد به سیستم ارت و استفاده از کانکتورهای سازگار، شرط بهره‌برداری از مزایای شیلدینگ است.


شاخص‌ها و تست‌های کلیدی کارایی

  • Insertion Loss (IL): میزان افت توان سیگنال در طول لینک؛ با افزایش طول، فرکانس و دما افزایش می‌یابد.
  • Return Loss (RL): نسبت انرژی بازتاب‌شده ناشی از عدم تطابق امپدانس؛ RL بالاتر به معنای کیفیت بهتر تطابق است.
  • NEXT/FEXT: القای ناخواسته بین جفت‌ها در نزدیک/دور؛ کنترل پیچش و جداسازی فیزیکی جفت‌ها این شاخص را بهبود می‌دهد.
  • Propagation Delay و Delay Skew: زمان انتشار سیگنال و اختلاف زمانی بین جفت‌ها؛ Skew پایین برای پروتکل‌های پرسرعت حیاتی است.

تمامی این پارامترها در لینک‌های مطابق استاندارد باید با حاشیه اطمینان نسبت به مقادیر مرجع اندازه‌گیری و مستندسازی شوند.


مقایسه فنی رده‌های متداول کابل شبکه مسی یونیکام

رده (Category)پهنای‌باند مرجعنرخ داده متداولطول لینک توصیه‌شدهگزینه‌های شیلدینگکاربری نمونه
Cat5eتا ≈ 100MHz1GbEتا 100mUTPدفاتر اداری با بار عادی
Cat6≈ 250MHz1GbE (10GbE تا طول محدود)تا 100m (10GbE کوتاه‌تر)UTP/FTPسازمانی/طبقات اداری
Cat6A≈ 500MHz10GbEتا 100mUTP/FTP/S/FTPکابل‌کشی افقی پیشرفته
Cat7/7A≈ 600–1000MHz10GbEتا 100mS/FTPمحیط‌های پرنویز/تخصصی
Cat8≈ 2000MHz25/40GbEتا 30m (دیتاسنتر)S/FTPاتصالات رک به رک

مقادیر فوق بر اساس کاربردهای مرسوم صنعت و مشخصات عمومی رده‌ها ارائه شده‌اند. برای پروژه‌های حساس، همواره به دیتاشیت مدل انتخابی یونیکام و نتایج تست میدانی استناد کنید.



راهنمای انتخاب و استقرار در سناریوهای واقعی

دفاتر اداری و سازمانی

برای شبکه‌های اداری با الزامات 1GbE و رشد معقول، Cat6 یا Cat6A با روکش LSZH در مسیرهای داخلی توصیه می‌شود. در همجواری با کابل‌های قدرت، استفاده از ساختارهای شیلددار (FTP/S/FTP) و رعایت فاصله‌های ایمنی الزامی است.


مراکز داده

برای لینک‌های افقی 10GbE تا 100 متر، Cat6A انتخاب استاندارد است. برای اتصال‌های کوتاه رک به رک با نرخ‌های 25/40GbE، Cat8 در فواصل تا 30 متر مناسب است. در لایه‌های Core/Spine یا بین‌سوییچی با فواصل بالاتر و نرخ‌های بالاتر، گزینه‌های فیبر نوری (OM4/SMF) ارجحیت دارند.


زیرساخت‌های صنعتی

در حضور نویز شدید، ساختار S/FTP با اتصال زمین صحیح و کانکتورهای متناسب پیشنهاد می‌شود. استفاده از ترانکینگ/داکت فلزی زمین‌شده می‌تواند مصونیت سیستم را ارتقا دهد.


چرا خرید از تیام شبکه؟

  • نماینده رسمی و ارائه‌دهنده محصولات اصل یونیکام در ایران.
  • مشاوره مهندسی در انتخاب رده، شیلدینگ و روکش متناسب با پروژه.
  • امکان تأمین کابل‌های مسی و فیبر نوری همراه با لوازم جانبی (پچ‌کورد، کیستون، پچ‌پنل) هم‌برند.
  • پشتیبانی و ارائه گزارش تست لینک‌ها بر اساس استاندارد.
برای دریافت پیش‌فاکتور و مشاوره تخصصی، با تیام شبکه تماس بگیرید. مشاوره و ثبت سفارش



سوالات متداول

آیا Cat6A برای 10 گیگابیت اترنت کافی است؟

بله، در صورت رعایت استاندارد نصب و استفاده از اجزای سازگار، Cat6Aتا 100 متر 10GbE را پشتیبانی می‌کند.


برای محیط‌های با ریسک حریق چه روکشی مناسب است؟

LSZH به‌دلیل دود کم‌خورندگی و عدم تولید هالوژن‌های خورنده در اولویت است.


چه زمانی فیبر نوری را به مس ترجیح دهیم؟

در فواصل طولانی، نرخ‌های بسیار بالا، یا مسیرهای دارای نویز شدید، فیبر نوری راهکار بهینه است.
