کابل شبکه CAT7A یونیکام مدل UC-CABS7A

توضیحات کابل شبکه CAT7A یونیکام مدل UC-CABS7A

کابل CABS7A برند UNICOM یک راهکار مقرون‌به‌صرفه با پهنای باند بالا و عملکرد پیشرفته برای نسل آینده‌ی شبکه‌ها ارائه می‌دهد. این کابل توانایی پشتیبانی از الزامات سخت‌گیرانه‌ی اترنت 10 گیگابیتی (10GBASE-T) و همچنین قابلیت مهاجرت به اترنت 40 گیگابیتی (40GBASE-T) را دارد.

فناوری نوآورانه این کابل به‌صورت خاص برای کاهش تداخل خارجی (Alien Crosstalk) طراحی شده است؛ تداخلی که از کابل‌های مجاور یا تجهیزات الکتریکی دیگر به وجود می‌آید و طبق تعریف IEEE، منبع نویز اصلی در شبکه‌های 10G/40GBASE-T محسوب می‌شود.

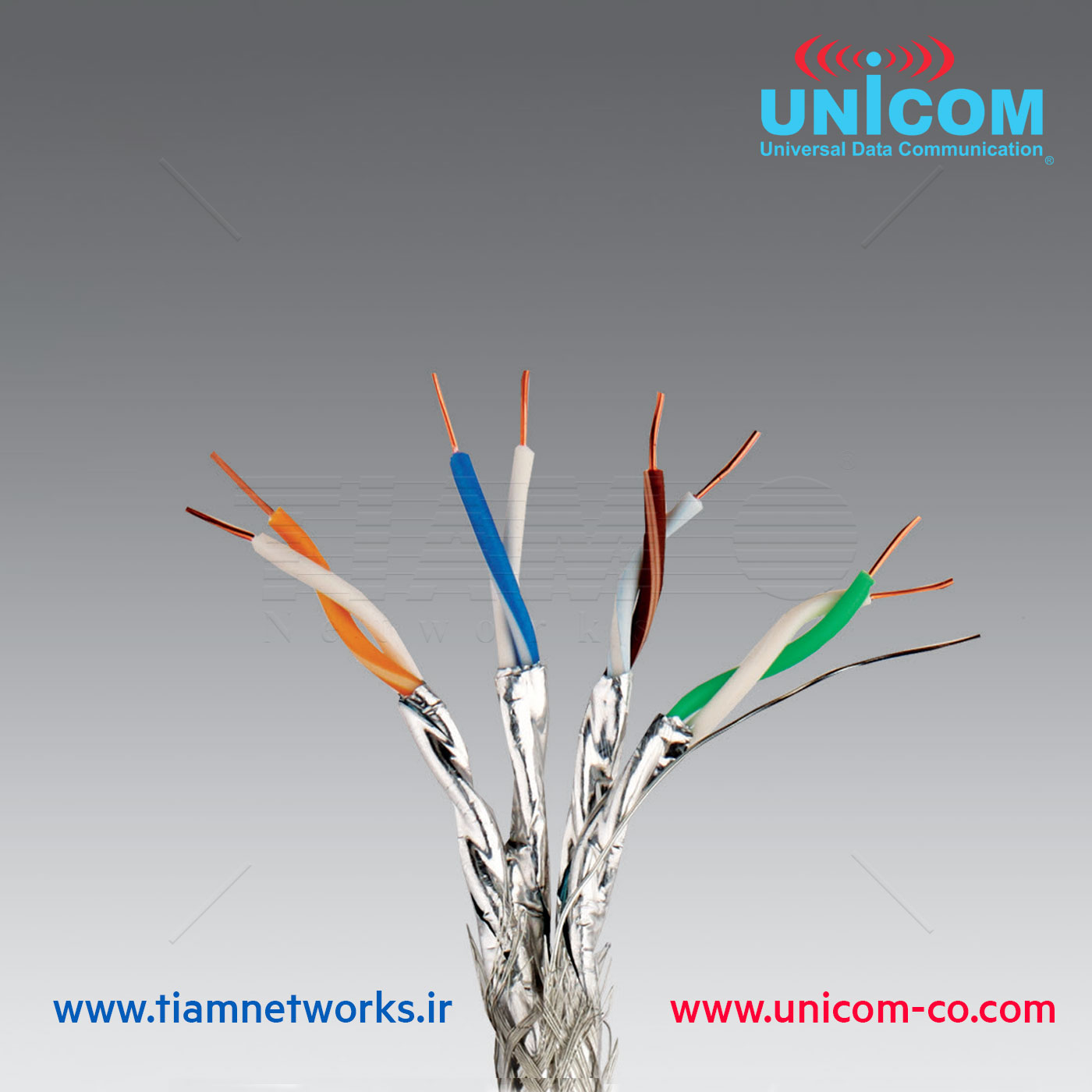

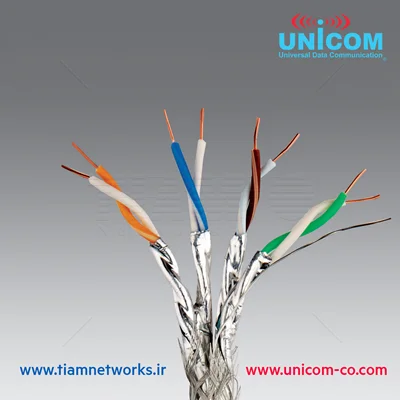

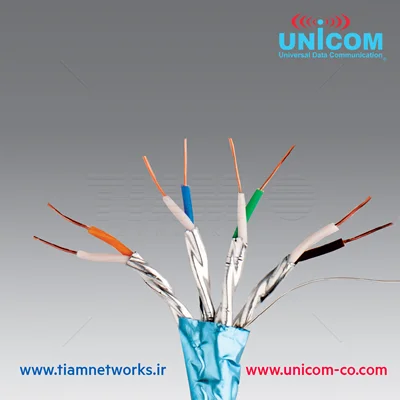

این کابل دارای ۴ زوج سیم با قطر 23 AWG است. هر زوج به‌طور مجزا با فویل محافظت شده و سپس همه زوج‌ها در یک شیلد بافته‌شده (SFTP) قرار گرفته‌اند که بالاترین سطح محافظت در برابر نویز را فراهم می‌سازد.

کابل CABS7A برای فرکانس‌هایی تا 1000 مگاهرتز طراحی شده و با مشخصات Category 7A (Augmented) سازگاری دارد. گزینه‌ای عالی برای کاربردهایی است که به پهنای باند بالا نیاز دارند؛ از جمله محاسبات ابری، مراکز داده، فارم‌های سرور، شبکه‌های ذخیره‌سازی و ستون‌فقرات شبکه‌های پردیس (Campus Backbone).

ویژگی‌های کابل CAT7A یونیکام مدل UC-CABS7A

• امکان به‌روزرسانی آسان به شبکه‌های 40GBASE-T تنها با تعویض پچ‌کوردها
• پشتیبانی از شبکه‌های 10GBASE-T و نسل بعدی شبکه‌ها
• استفاده از Power Sum برای دستیابی به بالاترین عملکرد در کاربردهای موجود
• ارائه پهنای باند اضافی مورد نیاز برای کاربردهای آینده
• قابلیت انتقال سیگنال‌های مالتی‌مدیا، ویدئوی آنالوگ باندپهن و باند پایه

کاربردهای کابل شبکه CAT7A یونیکام مدل UC-CABS7A

• IEEE 802.3: 40GBase-T، 10GBase-T، 1000Base-T (اترنت گیگابیتی)، 100Base-TX، 10Base-T
• ATM با سرعت‌های 2.4/1.2 گیگابیت بر ثانیه
• Token Ring با سرعت 4/16 Mbps
• ANSI X3.263: تا 100 مگابیت بر ثانیه
• تصویرسازی سه‌بعدی، ویدئوی باندپهن و باند پایه، ویدیوی دیجیتال

استانداردهای پشتیبانی‌شده در کابل CAT7A یونیکام مدل UC-CABS7A

• Category 7A
• ANSI/TIA-568-C.2
• ISO/IEC 11801 Class FA
• IEC/PAS 61156-5
• UL

مشخصات فنی کابل CAT7A یونیکام

• مقاومت هادی (Ω/100m در ۲۰ درجه): 9.5
• عدم تعادل مقاومت DC (%): 4
• عدم تعادل ظرفیت زوج تا زمین (pF/100m): 1600
• افت درج (Insertion Loss): ‎1.8 * √f + 0.005 * f + 0.25 / √f
• تداخل نزدیک بین زوج‌ها (NEXT): ‎105.4 – 15 * log(f)
• PowerSum NEXT: ‎102.4 – 15 * log(f)
• ELFEXT: ‎95.3 – 20 * log(f)
• PowerSum ELFEXT: ‎92.3 – 20 * log(f)
• بازتاب (Return Loss):
  • ‎20 + 5 * log(f) برای 1 تا 10MHz
  • ‎25 برای 10 تا 20MHz
  • ‎25 – 7 * log(f / 20) برای 20 تا 250MHz
  • ‎17.3 برای 250 تا 600MHz
  • ‎17.3 – 10 * log(f / 600) برای 600 تا 1000MHz
• تأخیر انتشار (Propagation Delay):
  • ‎534 + 36 / √f (ns/100m)
• امپدانس ورودی (Ω):
  • ‎100 ± 15% برای فرکانس‌های تا 250MHz
  • ‎100 ± 22% برای فرکانس‌های بیش از 250MHz

مقادیر بالاتر از 75 دسی‌بل (dB) به 75 dB محدود می‌شوند.
