رک Frame ( فریم ) – مدل TRF 1542

رک Frame ( فریم ) – مدل  TRF 1542

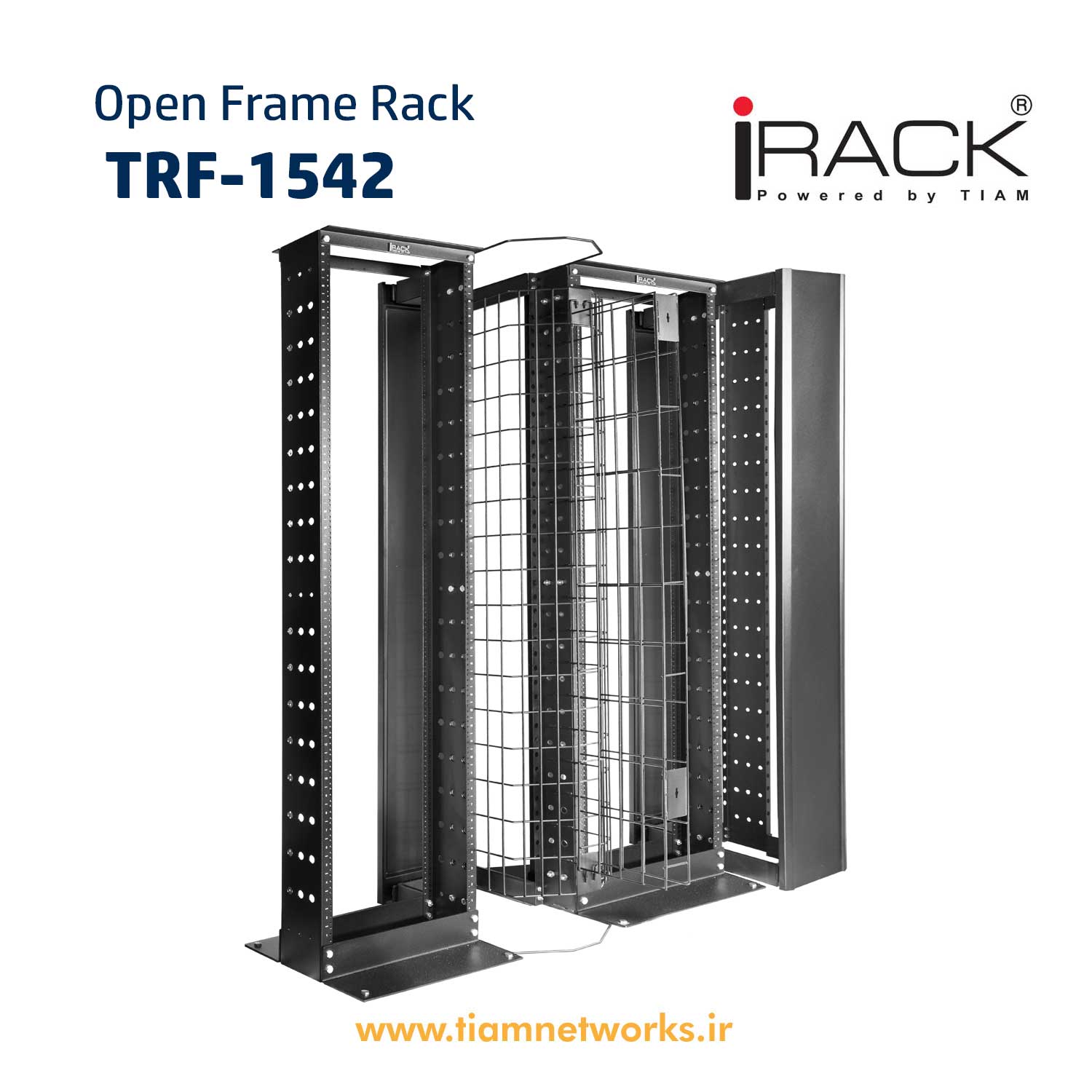

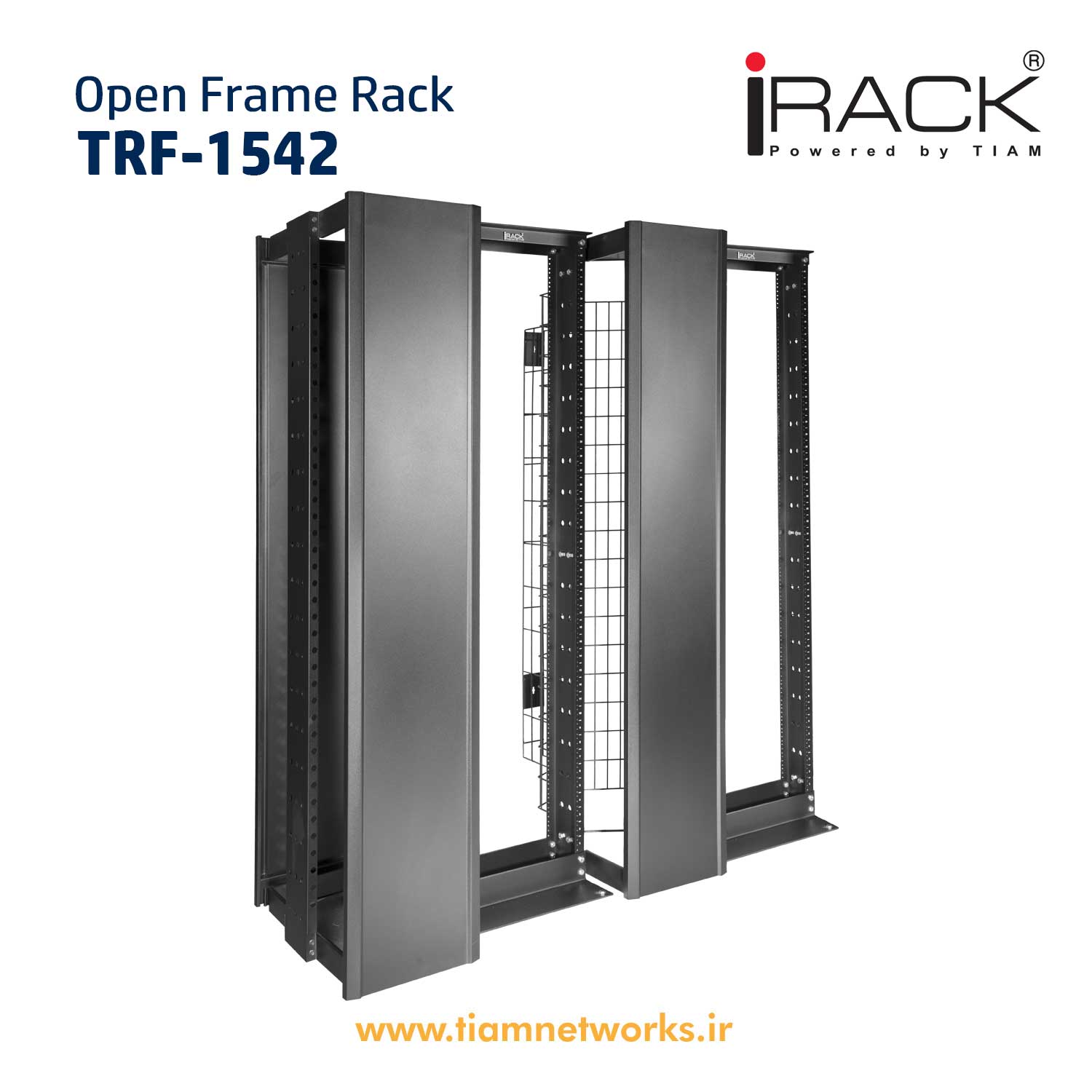

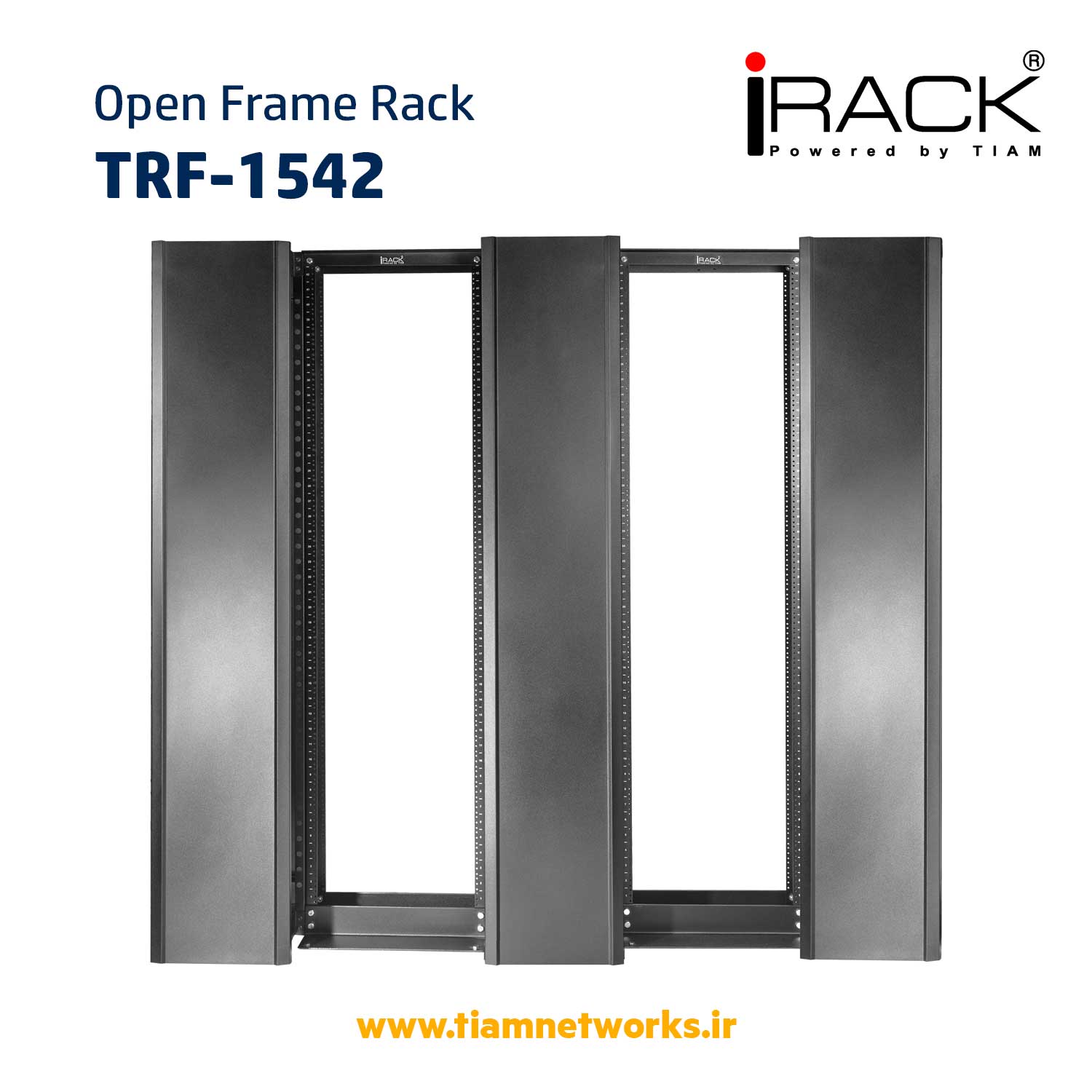

Frame Rack - TRF 1542

کاربردهای رک Frame عبارتند از:

1. شبکه‌های ارتباطی وسیع در سازمان‌های دولتی، مجتمع‌های تجاری/ مسکونی و ...
2. مراکز داده با تعداد رک بالا و ارتباطات زیاد
رک Frame  در شبکه‌های ارتباطی وسیع (سازمان‌های دولتی، مجتمع‌های تجاری/ مسکونی و ...)

• عدم وجود رک Frame در شبکه‌های ارتباطی سبب بروز مشکلاتی نظیر موارد زیر می‌شود:
• عدم امکان تفکیک کاربری انواع کابل
• مدیریت دشوار در تغییر و توسعه
• عدم امکان آرایش و دسته‌بندی مناسب

مزایای استفاده از رک Frame در شبکه‌های ارتباطی وسیع

• امکان نصب تجهیزات شبکه
• استفاده بهینۀ از فضا و جانمایی صحیح تجهیزات
• ایجاد فاصلۀ مطمئن بین کابل شبکه و برق

رک Frame در مراکز داده با تعداد رک بالا و ارتباطات زیاد

عدم وجود رک Frame در مراکز داده با تعداد رک بالا سبب بروز مشکلاتی نظیر موارد زیر می‌شود:

• گردش هوای نامناسب در داخل راهروهای مرکزداده به واسطۀ تردد نیروی انسانی
• ‌حفظ گرمای درون رک‌ها و عدم هدایت مناسب گرما به پشت رک به دلیل تمرکز و آرایش نامناسب کابل
• بالا رفتن خطای انسانی
• امکان قطع شدن برق رک‌ها به دلیل تداخل کابل‌های شبکه و برق
• افزایش زمان نگهداری و به‌روزرسانی

مزایای استفاده از رک Frame  در فضای خارج از راهروهای سرد و گرم بسته iDC

• گردش هوای مناسب و جلوگیری از Hot Spot
• کاهش خطای انسانی
• تفکیک کابل‌ها با کاربری‌های متفاوت
• گسترش آتی تجهیزات در کمترین زمان
• تفکیک فضای تجهیزات فعال از غیرفعال

مزایای استفاده از آلومینیوم در ساخت بدنه رک

• دارای استحکام بیشتر
• دارای وزن کمتر
• دارای خم‌کاری متفاوت
• حذف لرزش و تکان‌های لحظه‌ای
• دارای ظاهری ساده و زیبا
• امکان نصب انواع تجهیزات شبکه و سوییچینگ

استفاده مناسب از فضا، دسترسی مناسب، امنیت

• ‌در اندازۀ 42U با عرض ۵۲/۵ و عمق ۱۵ سانتی‌متر
• دارای شاسی آلومینیومی به‌منظور کاهش وزن رک (سبک بودن سازه)، استحکام بیشتر و جلوگیری از تاثیرات نویز
• رنگ پودری الکترواستاتیک برای دوام بیشتر
• قابلیت نصب سبد در فاصلۀ میانی رک‌ها

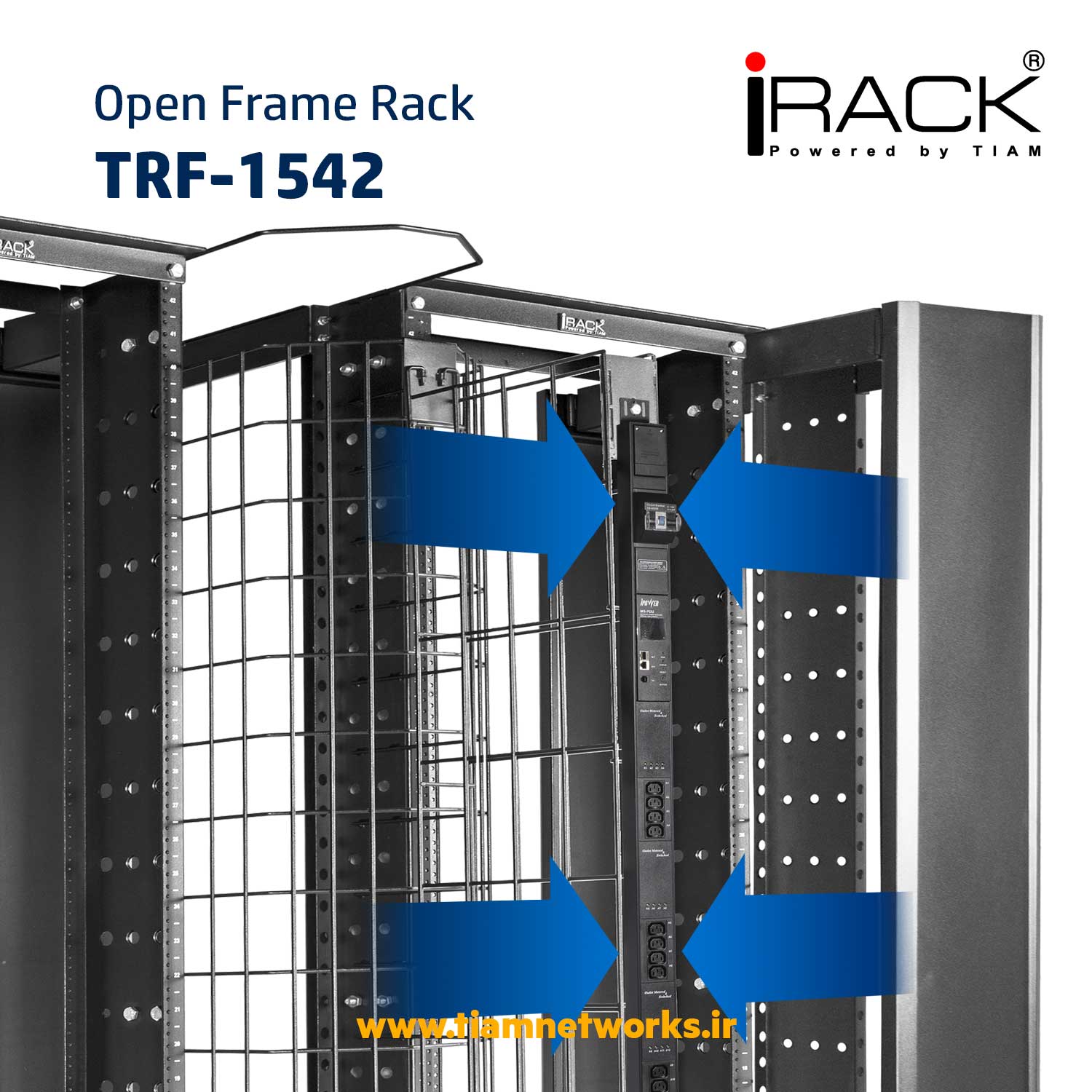

• قابلیت نصب سبد نگهدارندۀ پنل‌های توزیع برق
• مناسب برای مراکز داده متوسط و بزرگ و شبکه‌های ارتباطی وسیع
• دارای لولا بر روی هر دو ستون که امکان باز شدن درِ رک از هر دوطرف وجود دارد

سهولت در نصب تجهیزات، استحکام و ایستایی

• قابلیت اتصال به زمین، ایستایی مناسب و تحمل وزن بالا
• قابلیت افزایش و گسترش آتی تجهیزات با ایجاد کمترین تغییرات در سیستم کابل‌کشی و بدون اختلال در نظم موجود در کمترین زمان ممکن
• دسترسی آسان به تجهیزات نصب شده
• ‌قابلیت تجهیز دوطرفه (از جلو و عقب رک)
• قابلیت نصب انواع پچ‌پنل‌های استاندارد فیبر نوری و کابل مسی
• قابلیت نصب سبدهای بزرگ و کوچک با بدنۀ تمام فلزی و مفتول ۵ میلی‌متری  به‌منظور تجمیع و آرایش مناسب و متوازن کابل‌ها در تراکم بالا
• پانچ دوطرفۀ رزوه شده روی ریل‌های عمودی جهت نصب آسان تجهیزات

هدایت و آرایش کابل

• دارای قابلیت آرایش‌پذیری حجم وسیع کابل
• قابلیت عبور کابل از سقف، کف و دیواره‌های جانبی رک
• قابلیت استفاده از پنل‌های هدایت‌کنندۀ کابل
• قابلیت اتصال رک به نردبان کابل (Ladder) سقفی برای ورود و خروج کابل
• دارای لولای دو طرف بازشو در فاصلۀ میانی رک‌ها در صورت وجود تراکم زیاد کابل

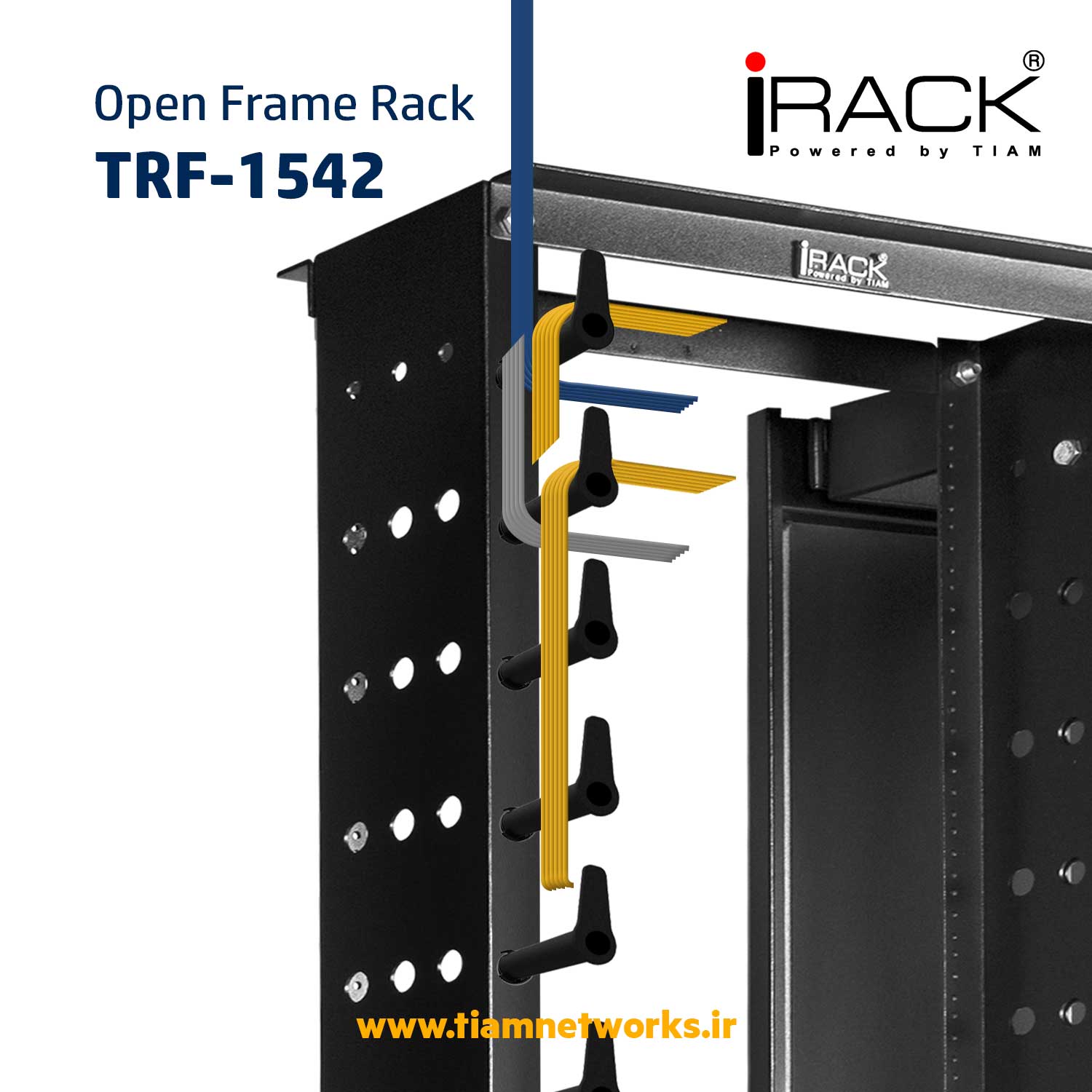

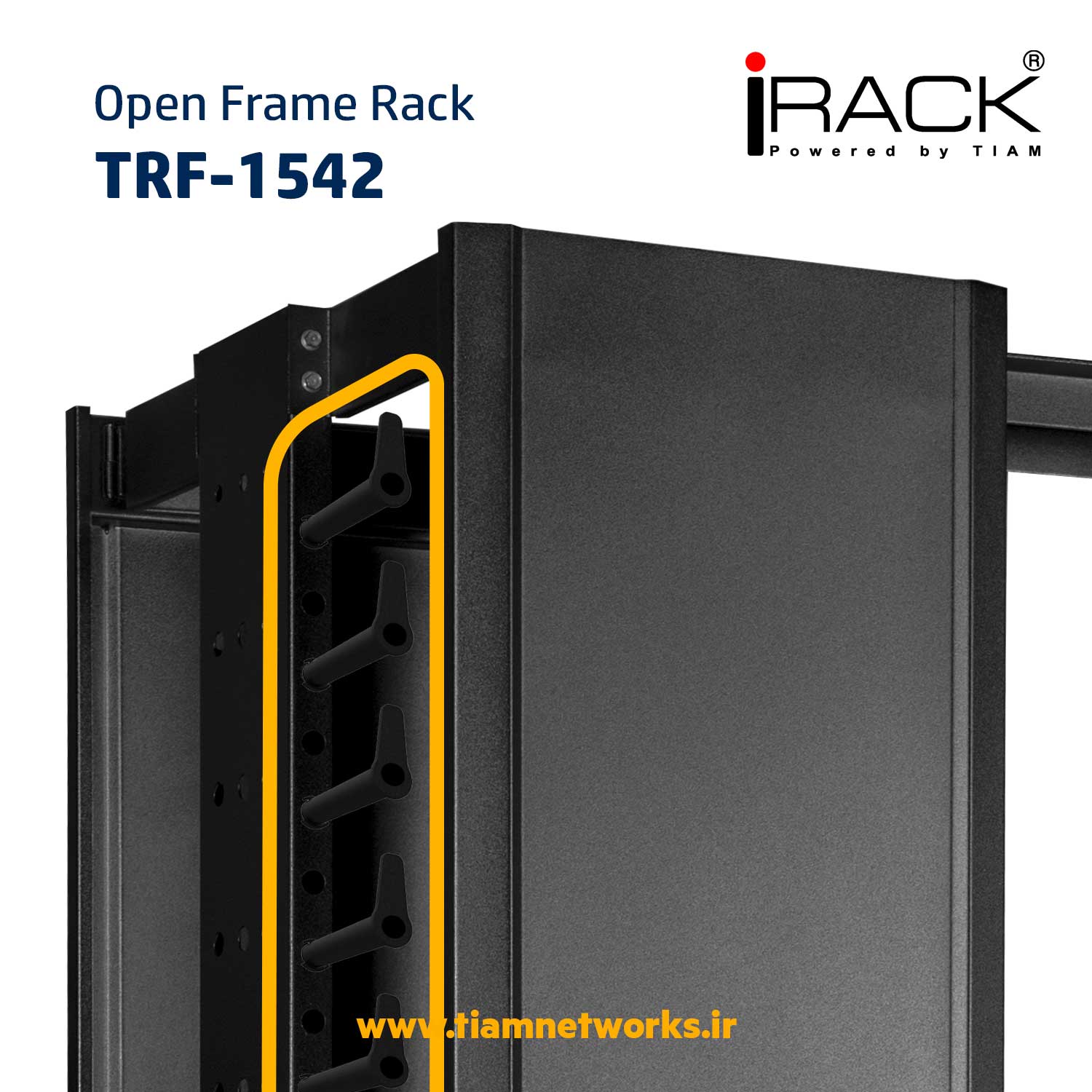

• امکان نصب نگهدارندۀ کابل در ارتفاع رک، جلو، عقب و دیواره‌های جانبی بدنۀ سبدها جهت هدایت و آرایش کابل‌ها

از جمله ویژگی‌های متمایز کننده رک Frame

• استفاده از ریل با ضخامت ٣ میلی‌متر و شاسی کف با ضخامت ۶ میلی‌متر به‌منظور استحکام بیشتر
• قابلیت اتصال موازی رک و همچنین افزایش به تعداد دلخواه بسته به تراکم کابل در مرکز داده
• دارای بدنۀ ادغام شده با ریل عمودی U شکل جهت استحکام بیشتر

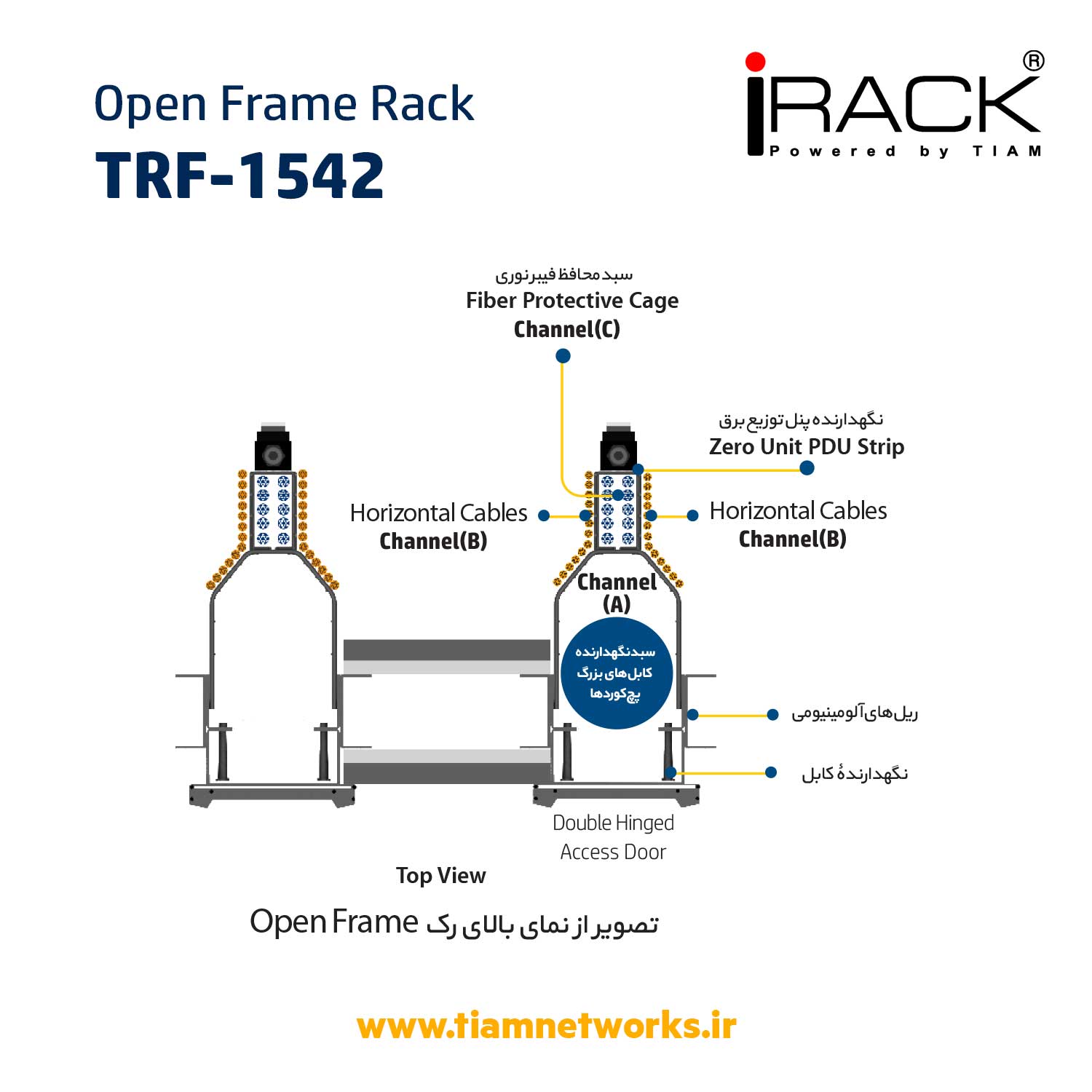

• قابلیت پشتیبانی از حداکثر 1728 کابل از نوع پچ‌کورد در (A) Channel
• قابلیت پشتیبانی از حداکثر  390 کابل از نوع CAT6 و 230 عدد کابل از نوع CAT6A در (B) Channel
• قابلیت پشتیبانی از حداکثر  165 کابل از نوع CAT6 و 115 عدد کابل از نوع CAT6A در (C) Channel
